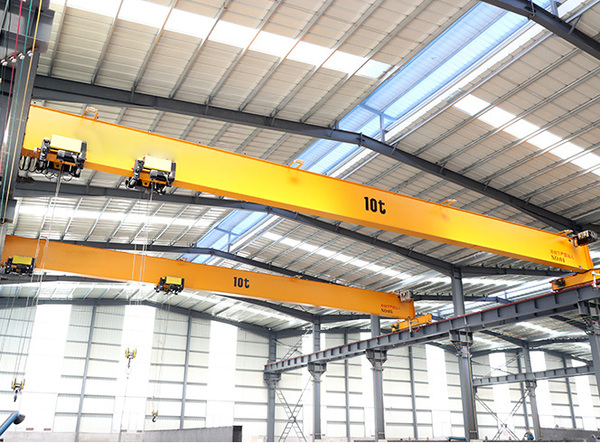

橋式起重機是一種重要的起重設備，廣泛應用于室內外倉庫、廠房、碼頭和露天貯料場等場所。它的主要功能是橫架于車間、倉庫和料場上空進行物料吊運。這種起重機因其兩端坐落在高大的水泥柱或金屬支架上，形狀似橋，故而得名。
橋式起重機主要由橋架（又稱大車）、提升機構、小車、大車移行機構、操縱室、小車導電裝置（輔助滑線）以及起重機總電源導電裝置（主滑線）等部分組成。其中，橋架是起重機的基本構件，包括主梁、端梁和走臺等部分。整個橋式起重機在大車移動機構的拖動下，沿車間長度方向的導軌上移動。
橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行，起重小車則沿鋪設在橋架上的軌道橫向運行，從而構成一矩形的工作范圍。這種設計使得橋式起重機能夠充分利用橋架下面的空間吊運物料，且不受地面設備的阻礙。
從結構上看，橋式起重機由機械部分、金屬結構和電氣部分組成。機械部分主要包括起升機構、小車運行機構和大車運行機構；金屬結構部分則包括主梁、端梁、小車架和司機室等；電氣部分則包括電動機、控制電器等。起升機構是橋式起重機中非常重要的部分，它主要包括起升電動機、制動器、減速器、卷筒、滑輪組、鋼絲繩和吊鉤等。
