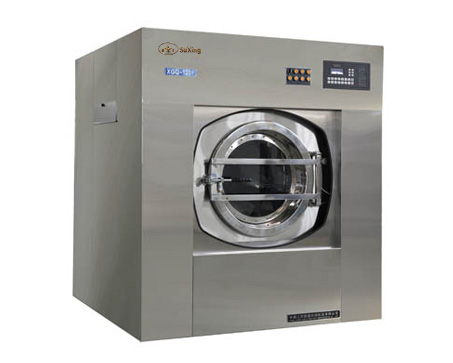

全自動洗脫機
全自動洗脫機主要功能特性：
一、全自動洗脫機采用全電腦液晶人機對話操作界面，中文顯示超大屏幕，有30種不同的洗滌程序可供選擇，可滿足任何洗滌要求，全面實現洗、漂、汰等過程的自動化。
二、全自動洗脫機采用懸浮式避振結構，配以彈簧阻尼系統，超低振動，可安全放置在任何樓層，無需做地基。
三、全自動洗脫機采用進口變頻系統，調速方便，啟動平穩噪音低，節能效果明顯，傳動結構簡單可靠。
四、全自動洗脫機采用全封閉后排水框架結構設計，減少污染，保持工作場地干燥清潔。內外筒均為不銹鋼。提高了使用壽命。
五、全自動洗脫機采用不銹鋼精制門，氣動安全裝置，極大提高了使用中的安全性。后置濃油潤滑泵設計，實現傳動系統潤滑劑自動加油，更先進，更人性化的關懷。

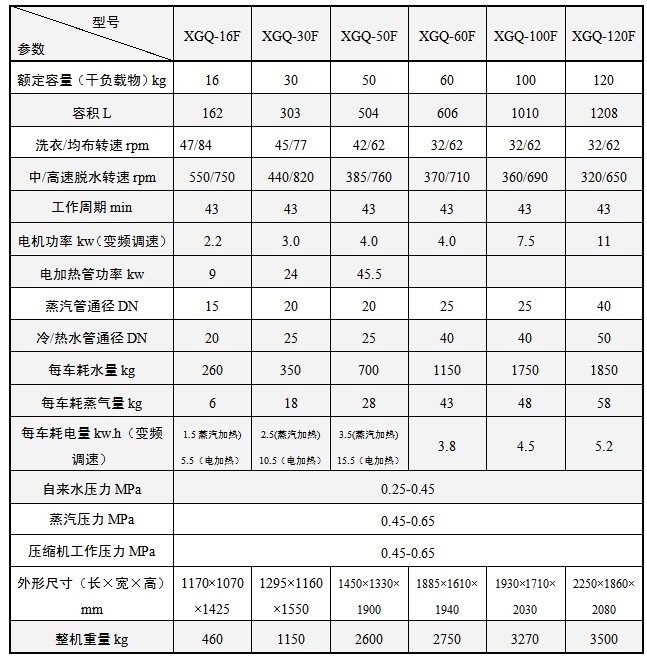

全自動洗脫機主要參數（僅供參考，以機器的實際情況為準）： 技術使用說明：
一、使用注意事項：
1、運輸、搬運過程中請絕對不能打開機門。
2、請不要在機器的防護罩去除狀態下開動機器，因為機器后面有旋轉部分，很危險。
3、操作電腦的按鍵請務必用手操作，若使用圓珠筆等尖細物品觸動按鍵，會(huì )使按鍵受到損傷。
4、為防雷擊，機器平時不用時，請切斷機器的主電源。
5、機器的外部保養請用中性洗滌劑，絕對不能用油漆沖淡劑、揮發油等擦拭。
二、安裝：
機器的搬運請一定在加有運輸固定金屬的情況進行。
·在運輸搬入時，請注意避免強烈碰撞，以免損傷機器外形。
·雨天搬運進，務必給機器加蓋塑料布之類，以防雨水進入，尤其是控制箱。
·機器的搬運，當起重機吊運時，請將鋼絲繩固定于機器內的四個吊裝孔。
1、地基機器的安裝，只要地基能充分承受機器的自重，而且地面水平。就不需要特別的地基，只要在此簡易基礎上用4顆地腳螺栓水平固定就可以了。如果地基較軟，請參照地面載重。
2、安裝空間為了便于機器的保養，機器的四周應留有足夠的空間，要求機器后端離墻不小于1000mm，兩側不小于750mm，機器上空距離機器最高部分留有1000mm空間。
3、安裝機器安置在地面放平，使機器水平，然后緊固地腳螺栓。注意請勿在地面安放橡膠墊之類有彈性的東西，這樣反而會(huì )加劇機器的振動。
4、運輸固定金屬板的拆除安裝完畢后，拆掉機器的側面板，然后拆除固定機器下殼的4個金屬板，不拆除固定金屬板就開動機器，都是造成故障的原因。
5、進水、蒸汽管的安裝1）安裝進水、皂液的進水管道。2）安裝蒸汽管道。注意請給排除水口以外的管道中間安裝閥門。
6、準備好壓縮空氣源因為本機器有的動作是以壓縮空氣作為動力，所以在開機前請準備好一臺空氣壓縮機。
7、電工電工安裝需要有電工資格的人員操作，所以原則上委托專門的單位安裝，電源是三相四線380V。電源從機器的后部電箱中進線，PE端子為保護接地。接地電阻應小于4，進線應安裝上總開關。
注意：
·請絕對不要裝配功率因電容器。
·機器一定要接地。
·旋轉方向：因為本機是變頻驅動，所以旋轉方向和電源的相無關。
·請不要進行絕緣電阻測試（兆歐表），否則會(huì )損失電腦，變頻器。
8、預運轉檢查機器安裝完畢后，應作以下幾點檢查，以便清除機器在運輸、儲存、安裝過程中受到某些損傷或失靈部件。檢查各管道和密封接頭有否損傷；各電器元件，插件有否松動；機械部分各聯接螺栓有否松動。
三、機器的特性：
1、避震系統避震器位于機器的中部，共有4只，用來懸吊洗衣機缸體，液壓阻尼器位于機器的底部，并按一定位置分布，用于支承洗衣機缸體，洗衣機缸體在中間成為半浮動狀態，上述結構，能有效的起到減震，吸震作用。
2、前門鎖緊裝置前門鎖緊裝置是安全連鎖結構，它能有效的保護操作者的安全，機器正常運轉進前門被氣缸鎖緊，當缸體內水排盡而且機器停機后，按停止/取衣鍵，此時可以打開前門。若遇停電，氣缸不能自行退出，這時可以用一把小的一字螺絲刀往里推氣缸活塞桿，就可以打開前門。
3、水位控制管水位控制管在機器的后部（一根白色的尼龍管），它依靠電極點的導通和斷開來控制水位的高低。
4、皂液箱皂液箱位于機器的右上側，可根據洗滌物的多少來配制洗滌劑后，放放皂液箱，通過皂液管沖水，將洗滌劑沖入洗衣缸。
5、控制箱控制箱位于機器的后上部，里面有變頻控制器，變頻的參數出廠前都已經設定，非專業人員不得隨意更改參數。
四、運轉方法：
機器的運轉分為兩種，一種為手動操作，另一種為自動操作。
操作前的準備工作：
1、按照所用機器的容量，裝入要洗的衣物。
2、打開機器的進水、蒸汽管道中的閥門。
3、準備好洗滌劑。
4、打開空氣壓縮機。
5、接通電源。
A、手動操作：
機器上鎖且開始運轉 機器自動進水，選擇中 30”溫度到后標準洗----冷水----液位----皂液----加熱----水位到后自動關閉自動關閉洗滌15分鐘后排水水排盡后進入清漂洗階段。選擇高標準洗----冷水----液位----水位到后洗2分鐘----速度選擇中脫----脫水1`30”后----選擇高停止/取衣----待機器完全停止后----標準洗----冷水----液位----水洗到后2分鐘----速度選擇高脫----高脫2-3分鐘----標準洗----待機器完全停止后----開門取衣 以上操作僅為最基本的操作，僅作為參考。
B、自動操作：
根據所用洗滌劑所推薦的洗滌程序，同時參照電腦控制器就明書，編制洗滌程序，然后存入選定的程序號，在鎖開的狀態下，選定所編的程序后按程序開始，機器將按所編程序自動完成所有的動作。建議：自動程序的運行要在有足夠的手動洗滌經驗后采用。
（同時洗滌物不能太少于或多于標定的額定容量）
五、在運轉中要注意的幾個問題：
1、壓縮空氣的壓力應在0.4—0.6Mpa之間,氣源處理應及時加油及排水,否則機器不能正常工作。
2、手動操作時要停止某一個動作，應重復按該狀態鍵。
3、如果采用自動程序完成洗滌過程，洗滌效果和多種因素有關，如洗滌物的多少，大小，種類以及臟的程度等，建議用戶根據各自的實際情況，摸索出一條比較理想的程序，或者通過手動操作來摸索出各種動作時間長短，通過電腦修改程序，從而達到最佳的使用效果。
4、自動操作時請不要隨意縮短某一動作的時間。
5、無論是手動還是自動運行，當進入脫水階段時，在開始的60秒時間，應該仔細觀察前門的晃動情況，在一般情況下，前門有輕微的晃動，這是正�，F象，假如機器晃動較大，應該立即停止脫水，重新回到洗滌狀態，加水均布，重新脫水，否則對機器的機械壽命有很大的影響。
6、洗滌物最好是分類洗滌，同時，床單和毛毯等大件要抖散，以免互相纏繞，從而均布不良，影響以下動作。
7、機器在正常運行中，尤其是在脫水狀態下，即使是在自動狀態，操作人員也不可以離開崗位，以免發生意外。
8、用戶必須在蒸汽管道上安裝安全閥，壓力表和截止閥，使壓力保持平衡。
9、機器手動運行時，如果洗滌物要中脫，那就直接按中脫鍵，速度選擇為中脫，中脫上面的燈會(huì )亮，機器會(huì )自動執行均布、排水、中脫三個動作，如果要高脫，那就直接按高脫鍵，速度選擇為高脫，高脫上面的燈會(huì )亮，機器自動執行均布、排水、中脫、高脫四個動作。
注意：
機器要脫水時，執行均布時的水位應該為高水位，否則對機器的性能有很大的影響。同時，不論是手動還是自動，中、高脫的時間不要超過3分鐘，機器長時間高速運行，對機械壽命有很大的影響。
六、洗滌物的投入量：
機器的處理量如下表示，過量的投入會(huì )超負荷，縮短機器的使用壽命，另一方面，量過少，機器不易保持平衡，降低洗滌效果，而且浪費能源。
建議：
XGQ15F----10-15kg/次 XGQ30F----25-30kg/次
XGQ50F----40-50kg/次 XGQ60F----50-60kg/次
XGQ100F----85-100kg/次 XGQ120F----100-120kg/次
七、機器的維護、保養：
為了便于您所購的機器能保持最佳的經濟性能和最好的經濟效益，在日常用時要經常對機器作一些必要的保養和維護。
請按以下幾點進行:
1、每月一次或洗滌大約30次后，由油杯內壓注潤滑脂（3#鋰基潤滑脂）。
2、因脫水時的震動頻率較高，所以應經常檢查軸承座、門較鏈、電機座、接插件等是否松動，以保證軸承座潤滑良好，接插件牢固可靠。
3、定期檢查軸承座底部放水口是否暢通，以保證軸承座無積水，延長軸承的使用壽命。
4、定期檢查三角皮帶是否有松動的理象，定期漲緊三角皮帶。
5、氣源處理器需經常排水，油霧器應及時補充10#機械油。
八、一般的故障及排除：
1、水位不高，但不能加水
故障分析：1、水位控制管受堵，誤導。2、氣閥沒有打開。3、電磁閥損壞。
排除方法：1、拆下水位控制管，清洗，重新安裝。2、檢查空氣壓縮機3、檢查電磁閥。
2、脫水已完成，并已經延遲，按停止/取衣鍵無動作。
故障分析：1、控制門銷電磁閥燒壞。2、門拉手鎖得太緊。
排除方法：1、檢查電磁閥。2、扳動門拉手。
3、1、不能加熱：有水不能加熱，指示燈不亮。2、指示燈亮而不加熱。
故障分析：1、水位指示有誤。2、電腦的溫度沒有設定。3、氣閥沒有打開。
排除方法：1、拆下水位控制管，清洗，重裝。2、設定電腦溫度，檢查電磁閥。
4、電腦有信號而執行元件沒有反應。
故障分析：1、電腦的接插件松動。2、電腦的熔絲燒壞。
排除方法：1、檢查接插接。2、更換熔絲。
5、電腦有信號而某執行元件沒有反應
故障分析：該執行元件已經損壞，電腦道該執行元件的線路不通。
排除方法：檢查該執行元件的好壞以及該元件端有無電壓。
6、氣閥不動作
故障分析：1、氣壓不足。2、氣閥垃圾堵塞。3、密封圈損壞、漏氣、漏液。
排除方法：1、調整氣壓。2、清除垃圾。3、更換密封圈。
7、滾籠轉速不均或不轉
故障分析：1、三角皮帶打滑。2、變頻器無輸出。
排除方法：1、調整三角皮帶。2、檢查變頻器。3、電腦的接插件松動。
8、機器停機時沒有剎車
故障分析：1、剎車電阻沒有起作用。2、剎車汽缸沒有動作。
排除方法：1、檢查電阻。2、檢查剎車電磁閥及汽缸。
9、均布情況很好而震動大
故障分析：1.阻尼器是否卡死。
排除方法：1、修復。2、更換。
10、不能排水
故障分析：1、排水閥損壞。
排除方法：1、檢查排水汽缸、
|
|
